220 V feszültség stabilizátor

Használat hatálya: alkalmas számítógépes hálózati mérnöki berendezésekhez, háztartási készülékekhez, orvosi berendezésekhez, tudományos kutatóegységekhez, mérőberendezésekhez, gyári kalibrációs padokhoz és egyéb berendezések támogatásához.

220 V feszültség stabilizátor működési alapelve:

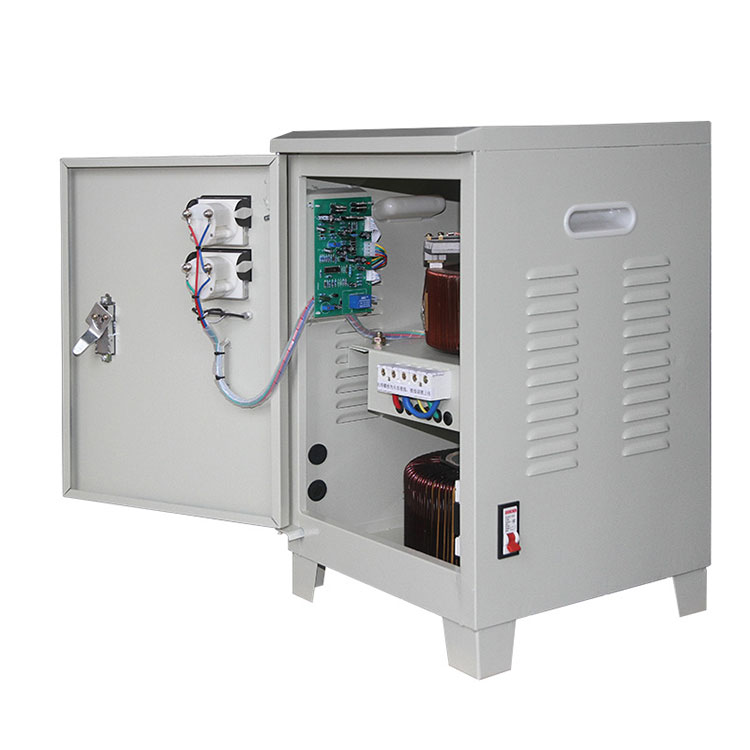

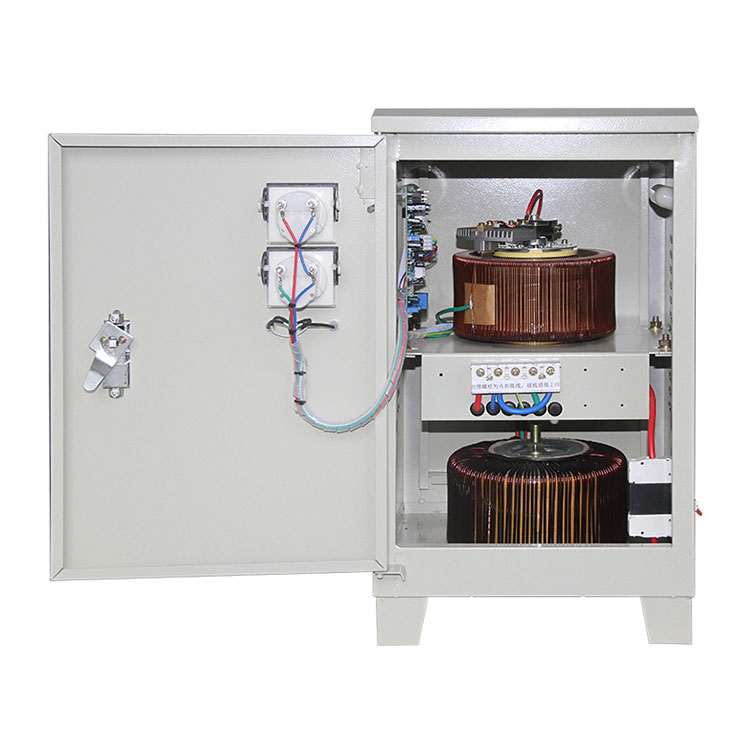

1. struktúra: Ez a termék elsősorban egy kontakt automatikus kapcsolt feszültségszabályozóból, mintavételi összehasonlító amplifikációs vezérlő áramkörből, kimeneti feszültségvédelmi áramkörből, szervo motorból és egy forgó karból áll.

2. Munka: Ha a bemeneti feszültség instabil vagy a terhelés megváltozik, az egyes fázismintavételi áramkör mintáit külön -külön összehasonlítja a beállított referenciaértékkel, felerősíti, és végrehajtja a motor szükséges irányú forgást az összehasonlító eredmény szerint, a feszültségszabályozó forgását. A kar úgy állítja be a feszültséget, hogy az egyes fázisok kimenete változatlan maradjon, ezáltal elérve a feszültség stabilizálását. Az alábbiakban bemutatjuk a fő áramkör -vázlatos diagramot:

CPSY® 220V feszültség stabilizáló paraméter (specifikáció)

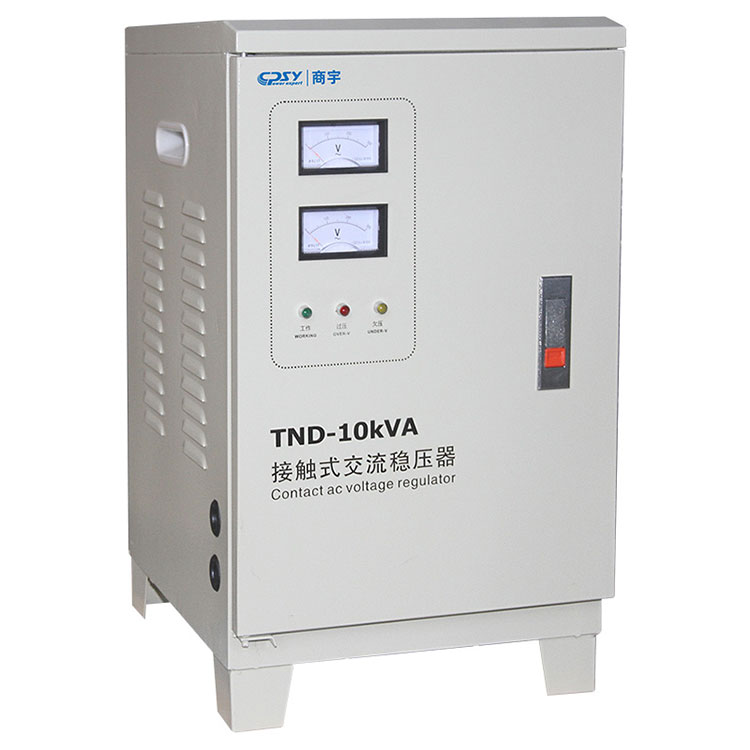

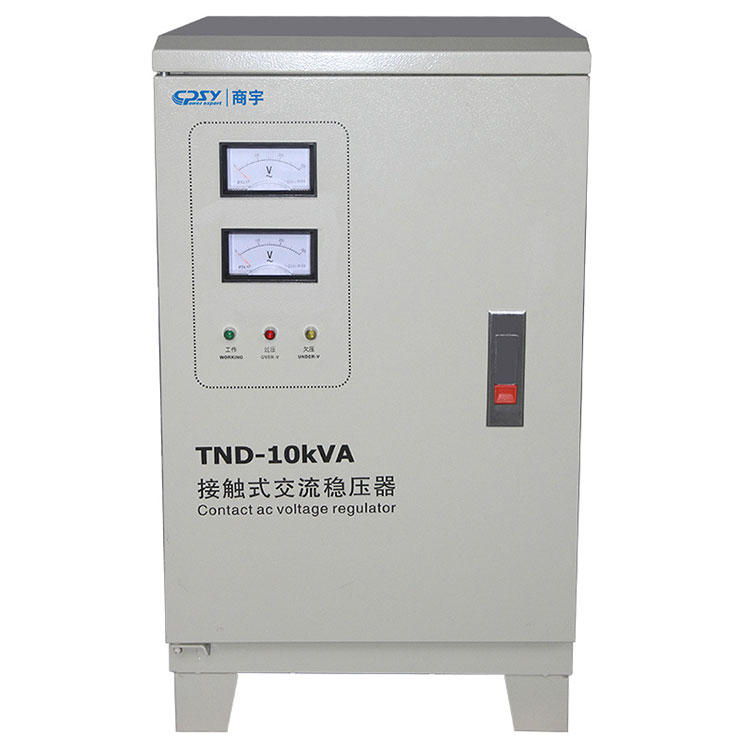

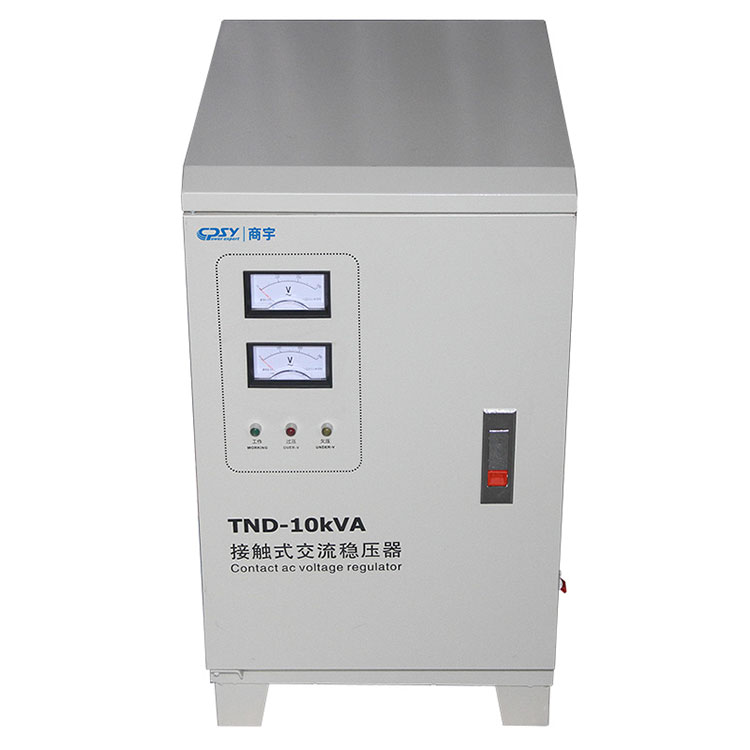

Egyfázisú tapintható AC 220V feszültség stabilizátor

CPSY®220V feszültség stabilizátor funkció és alkalmazás

Jellemzők:

1. Kiváló minőségű kimeneti feszültség

A 220 V -os feszültségszabályozó megszakítás nélkül működhet, a feszültségszabályozási folyamat sima, és nincs átmeneti energiavesztés. A kimeneti feszültségszabályozás pontossága magas, és általában a gyár 220 V+3% -ra van beállítva az egyfázisú és 380 V ± 4% -ra a háromfázisban.

2. A bemeneti feszültség széles munkatartományú és erős terhelési tulajdonságokkal rendelkezik.

Ez a gép normálisan működhet egy széles bemeneti feszültségtartományon belül, és kielégítő terhelési tulajdonságokkal rendelkezik.

3. Magas biztonsági tényező

A túlfeszültség és a rövidzárlat védelme (biztosítékokkal vagy nagy megsértő kis megszakítókkal védett) automatikusan levághatja a kimenetet, ha a kimeneti feszültség túl magas, jelentősen javítva a gép biztonsági tényezőjét és hatékonyan védi a terminál elektromos berendezéseit.

4. hosszú élet

A 2K felett egy magas törésű kis megszakítót használnak, amely megbízható védelemmel rendelkezik a terhelés és a rövidzárlat ellen; A feszültség stabilizátor a legújabb, sikeresen kifejlesztett nagyteljesítményű szénkefét használja, amely nagymértékben meghosszabbítja a feszültség stabilizátorának normál szolgáltatási élettartamát.

Alkalmazások:

Feszültségvizsgáló eszköz

fényképezési technológiai berendezés

biztonsági riasztó rendszer

Légkondicionálók, légkondicionálók

világítóberendezés

kommunikációs rendszer

orvosi berendezések

számítógép

Ipari robot

laboratóriumi eszközök

TV -berendezés hangrendszer

Röntgenfelszerelés

Gyártóvezeték -vezérlő eszköz

CNC szerszámgépek

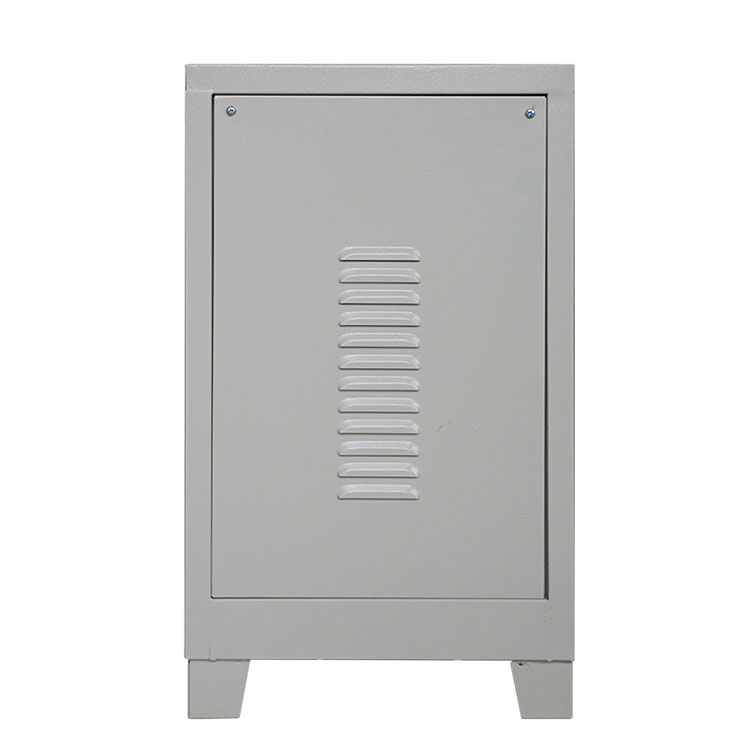

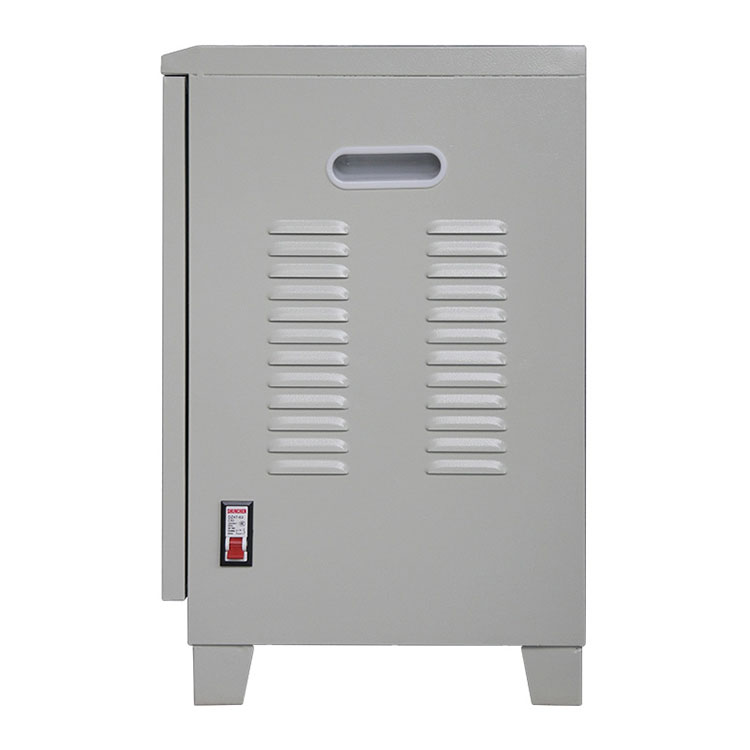

CPSY® 220V feszültség stabilizátor részletei

Ha összehasonlítjuk a társaikkal, a CPSY® 220V feszültség stabilizátor előnyei az alábbiak szerint:

A TN sorozat nagy pontosságú, teljesen automatikus AC 220V feszültség-stabilizátor egy nagyméretű lineáris logikai integrált áramkört használ a vezérlőrendszer kialakításához, vezérli a szervo motort az érintkezési feszültségszabályozó meghajtásához, hogy automatikusan beállítsa a feszültséget, és beállítja a késleltetést, a túlfeszültség és a túláramú védelmi funkciókat, hogy biztosítsa a feszültségszabályozó biztonságos energiaellátását. Ennek a terméknek a nagy hatékonyságának, a kis hullámforma-torzulásnak, a stabil és megbízható kimeneti feszültségnek, az alacsony energiafogyasztásnak, a folyamatos működésnek és a teljes funkció védelmének előnyei vannak.

A TN sorozat háromfázisú, elosztható, nagy pontosságú AC szabályozott tápegységét az általánosan használt automatikus feszültségszabályozási elv alapján tervezték. Nagyfeszültség -stabilizációs pontossággal, kis kimeneti hullámforma torzulással, kis méretű, könnyű és alacsony energiafogyasztással rendelkezik. Jellemzők, stabil és megbízható energiakörnyezetet biztosítva az elektromos berendezésekhez, amely feszültség stabilizálást igényel.

Óvintézkedések

1. A 220 V -os feszültségszabályozónak el kell kerülnie a súlyos rezgést, a káros gáz korrózióját és a folyadék beáramlását.

2. A feszültségszabályozó csatlakozó huzalához kérjük, szerelje fel azt egy csatlakozó huzallal (rézmag), amelynek megfelelő áramkapacitása van a névleges teljesítménynek megfelelően (≤5a/mm

3. A feszültségszabályozó belsejében van egy földelő eszköz, és a külsőhez csatlakoztatott vezetéket megbízhatóan meg kell őrizni. A földelő huzalt nem szabad önkényesen eltávolítani vagy földelhetetlenül hagyni.

4. Ha a kimeneti feszültség nagymértékben eltér a névleges értéktől, kérjük, állítsa be a vezérlőáramkörben lévő trimmer potenciométert. Az óramutató járásával megegyező irányban történő forgatás növeli a kimeneti feszültséget, és fordítva csökkenti a kimeneti feszültséget.

5. Tartsa tisztán a gép belsejét. A por akadályozza a fogaskerekek forgását és befolyásolja a normál alkalmazást. Időben el kell távolítani, hogy a szénkefe és a tekercsek érintkezési felületét tisztítsa. Győződjön meg arról, hogy a szénkefe rugó elegendő nyomásnak van ahhoz, hogy elkerülje a szénkefe és a tekercs közötti érintkezési felületet.

220 V feszültség stabilizátor csomagolási lista:
