Miért válassza a precíziós energiaelosztást adatközpontokhoz?

Egy adatközpontban lehet egészséges szünetmentes tápegység, jó rack PDU-k, és nincsenek aktív riasztások – ekkor fedezhet fel egy erősen leterhelt leágazó áramkört a bővítés során, egy karbantartási változtatás utáni megszakítást vagy egy olyan energiafelhasználási problémát, amelyet senki sem tud hozzárendelni a szekrényhez. A gyenge pont gyakran nem a generálás vagy a tartalék teljesítmény. Ez az elosztási réteg a forrás és az informatikai állványok között.

A rövid válasz: válasszPrecíziós teljesítményelosztásamikor az áramellátást a szekrény és az elágazó áramkörök szintjén kell látnia, riasztania és kezelnie, ahelyett, hogy az elosztást passzív elektromos panelként kezelné. Ez a láthatóság segít a kezelőknek hamarabb megtalálni a terhelési kiegyensúlyozatlanságot, jobb bizonyítékokkal megtervezni a rendelkezésre álló kapacitást, és elkülöníteni a hibákat anélkül, hogy kitalálnák, hogy mely alsó áramkörök érintettek.

Válassza a precíziós elosztást, ha a szekrénynek – nem csak az állványnak – terhelési kockázatnak és energiafelhasználásnak kell lennie

Egy hagyományos elosztó szekrény szállítja az áramot. Egy intelligens áramelosztó szekrény is jelzi, mi történik vele. Ez a megkülönböztetés akkor számít, ha egy szerverszobában elegendő áramkör, szekrény, bérlő vagy változó munkaterhelés van, így a táblázatok és az időnkénti mérőleolvasások már nem mondják el a teljes történetet.

A precíziós elosztószekrények a felügyeletet arra a pontra helyezik, ahol a forrást kimenő áramkörökre osztják. Az áramerősség, a feszültség, a teljesítmény, az energia, a megszakító állapot és a riasztási állapotok a szekrényen, és ahol konfigurálva van, elágazásonként gyűjthetők. Ahelyett, hogy a megszakító nyitása után tájékozódna a túlterhelt áramkörről, csapata működési küszöböket állíthat be, és kivizsgálhatja a növekvő terhelést, mielőtt kimaradássá válna.

Az előny nem csupán több adat. Használható elszámoltathatóság. A szekrényszintű energiafigyelés segíthet megkülönböztetni a betöltött szekrényt attól, amely csak a széles szobaszintű leolvasás miatt tűnik terheltnek. A fiókszintű információk fegyelmezettebbé teszik a kapacitásmegbeszéléseket is: a műveletek felülvizsgálhatják az áramkör tényleges viselkedését az új rack jóváhagyása előtt, ahelyett, hogy az adattábla feltételezéseire hagyatkoznának.

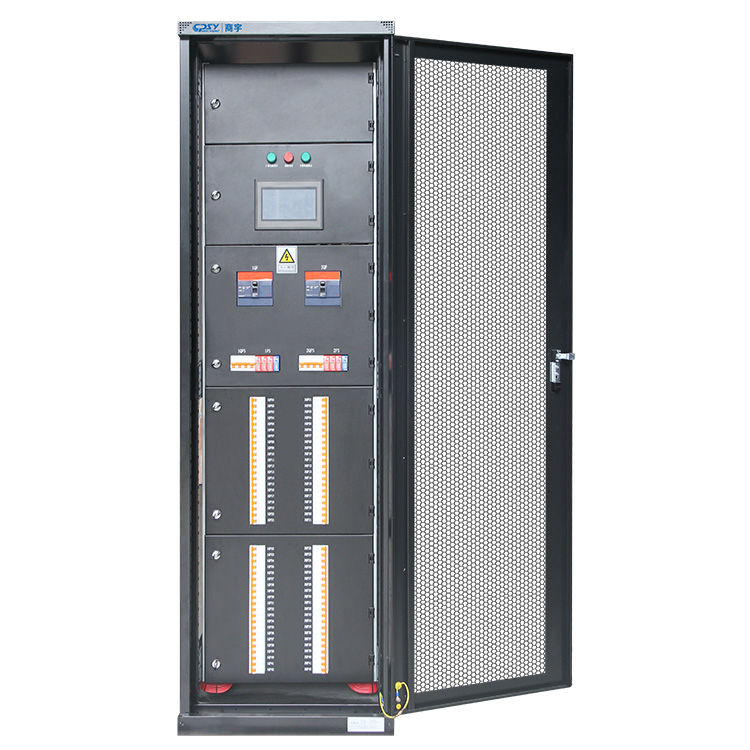

A CPSY elhelyeziprecíziós áramelosztó szekrényekadatközpontok és számítógéptermek terminálelosztó berendezéseiként. A megadott konfigurációk magukban foglalják a konfigurálható leágazó áramköröket, az ágfelügyeletet, a riasztásokat, a 7 hüvelykes érintőképernyős HMI-t és a Modbus kommunikációt. Ezek a funkciók csak akkor hasznosak, ha megfelelően üzembe helyezték és valaki felülvizsgálta őket. Az érintőképernyő nem helyettesíti a riasztás tulajdonjogát, a kiindulási méréseket vagy a változásvezérlési folyamatot.

Hogyan támogatja az intelligens leágazás-felügyelet a gyorsabb, jobban informált áramellátási műveleteket

A fiókfelügyelet azért működik, mert leszűkíti a keresési területet. A forrásszintű mérő képes megerősíteni, hogy az UPS kimenete vagy szekrénye a vártnál nagyobb terhelést hordoz. Nem feltétlenül mutatja, hogy melyik kimenő áramkör változott, hogy az egyik fázis aránytalan áramot vezet-e, vagy egy adott ág közelíti-e a működési határát. Az ágonkénti adatok praktikus kezdőpontot adnak a kezelőnek.

Ez három közös eseménynél számít. Először is, kapacitásigénylés: a létesítmények csapata áttekintheti a tervezett szekrényt és annak rendelkezésre álló áramköreit, mielőtt jóváhagyná a berendezéseket. Másodszor, egy megszakító riasztás: a személyzet azonosítani tudja az érintett ágat és a hozzárendelt terheléseket anélkül, hogy kinyitná a feszültség alatt álló szekrényt, pusztán a vizsgálat céljából. Harmadszor, egy hatékonysági áttekintés: az energiaadatok összehasonlíthatók a szekrények, zónák vagy ügyfélkiosztások között, ahol a mérési terv ezt támogatja.

A távoli kommunikáció a működési érték része. A Modbus kiválasztott szekrényinformációkat továbbíthat egy épületfelügyeleti rendszerhez, DCIM platformhoz vagy helyszíni megfigyelő rendszerhez, feltéve, hogy az integrátor leképezi a regisztereket, konzisztensen nevezi el a pontokat, és teszteli a riasztási viselkedést. A szekrényes HMI értékes a berendezésnél, de nem elég egy világítástechnikai berendezéshez. Ezzel szemben a központi ellenőrzés nem ok a helyi indikáció elhagyására; a szekrény előtt dolgozó technikusoknak egyértelmű állapotra van szükségük a karbantartás során.

Van egy határ. Az elektromos felügyelet az elektromos állapotokat jelenti, nem a szerveralkalmazás állapotát. Nem tudja kompenzálni a helytelen áramköri címkéket, a nem dokumentált mozgásokat vagy a rosszul megtervezett downstream topológiát sem. A jó adatok gyorsan félrevezetőekké válnak, ha a beépített ütemezés hibás.

Ahol a precíziós energiaelosztás a legnagyobb üzemi értéket nyújtja

A megtérülés akkor a legerősebb, ha a teljesítmény gyakran változik, az állásidő valós költségekkel jár, vagy egy csapatnak több érdekelt fél előtt kell megvédenie a kapacitással kapcsolatos döntéseket. A pénzügyi, a távközlési, a vállalati és a kormányzati számítógéptermek mind megfelelnek ennek a mintának, ezért gyakori alkalmazások ebben a berendezésosztályban.

A mesterséges intelligencia növekedése és a nagy sűrűségű IT-terhelések tervezési követelménysé teszik az ágazati szintű láthatóságot

Az AI és más számításigényes telepítések gyorsabban módosíthatják a helyiség terhelési profilját, mint a hagyományos vállalati IT. Az új, nagy sűrűségű rack-ek fürtökben érkezhetnek, és a gyakorlati korlát gyakran egy adott elosztási útvonal, nem pedig a teljes közüzemi szolgáltatás. A szekrények és fiókok leolvasása segít feltárni, hol koncentrálódik már az áram, és hol jelentenek egyenetlen terhelést az új berendezések.

Ez nem érv amellett, hogy minden helyiségnek azonos architektúrára van szüksége. A további terhelés elfogadása előtt egyes létesítményeknél változtatásokra, több szekrényre vagy átdolgozott állványelrendezésre van szükség. A precíziós megfigyelés hamarabb láthatóvá teszi ezt a döntést. Nem hoz létre olyan kapacitást, amelyet az elektromos tervezés soha nem biztosított.

Az UPS által támogatott szerverszobáknak világos, figyelhető elosztási rétegre van szükségük a forrás és a rack között

Az UPS védi a kritikus forrásútvonalat, de a kezelőknek továbbra is meg kell érteniük, hogyan osztják fel a védett kimenetet. A szünetmentes tápegység és a rack réteg közötti felügyelhető szekrény segít a forráskapacitás és a tényleges downstream fogyasztás összekapcsolásában. A karbantartási megkerülési terv vagy a kimaradások felülvizsgálata során ez a kapcsolat sokkal könnyebben dokumentálható, ha az áramkörök, a szekrényterhelések és a riasztások egy elosztási rétegben láthatók.

A CPSY a precíziós elosztószekrény kategóriájában 20–300 kVA kapacitású opciókat sorol fel, valamint többféle névleges feszültség és bemeneti áram opciót. Ezeket a tartományokat kiindulási pontként kell kezelnie, nem pedig kiválasztási parancsikonként. A szükséges felfelé irányuló rendszer, a rendelkezésre álló hibaáram, az alsó terhelési terv és a helyi elektromos követelmények határozzák meg a megfelelő konfigurációt.

Precíziós áramelosztó szekrény a rack PDU-val szemben a hagyományos panellel szemben

Ezeket a termékeket gyakran helyettesítőként kezelik. Nem azok. Mindegyik más-más pontot szolgál ki az energialáncban, és egy jól megtervezett adatközpont használhatja mindhárom pontot.

Mit képes felügyelni egy rack PDU – és mit nem tud helyettesíteni a szekrény szintjén

A rack PDU az informatikai berendezések közelében helyezkedik el, és kialakításától függően rack-, kimeneti vagy kimeneti csoportos mérést és kapcsolást biztosíthat. Ez értékes az eszközszintű fogyasztás azonosításához és a tartályok vezérléséhez. Nem helyettesítheti a kimenő adagoló és az elágazó áramkörök állapotának szekrényszintű nézetét több állványon keresztül. Nem biztosítja ugyanazt az elosztási funkciót, megszakító elrendezést vagy fizikai interfészt az upstream forráshoz.

Ha a kérdés „Melyik szerver használ áramot?” egy rack PDU lehet a jobb hangszer. Ha a kérdés a következő: „Melyik szekrény ága közelíti meg a határt, és melyik állványcsoport van lefelé?” a precíziós elosztószekrény a relevánsabb réteg.

Amikor egy hagyományos paneltábla biztosítja az elosztást, de nem elegendő működési láthatóságot

A hagyományos paneltábla ésszerű választás lehet stabil, kisebb bonyolultságú terekhez, ahol a helyi elektromos elosztás a fő követelmény, és a felügyelet működési szempontból nem szükséges. Nehezebbé válik a védekezés egy kritikus helyiségben, amikor a kezelőknek fiókriasztásokra, energiajelentésekre, távoli állapotra vagy vezérelt interfészre van szükségük a kapacitáskezeléshez.

A költségek kompromisszuma valós. Az intelligens szekrények mérőórákkal, kommunikációs hardverrel, konfigurációs munkákkal és üzembe helyezési követelményekkel egészülnek ki. Ha ezeket a funkciókat egy kis statikus helyiségben vásárolja meg, amelyet soha nem fognak felügyelni, pazarló. A változó kritikus környezethez szükséges alappanel vásárlása később drágább lehet, különösen, ha az utólagos felszerelés leállást vagy csereszekrényt igényel.

Illessze a gyűjtősín-architektúrát, a kimenő áramköröket, a felügyeleti interfészt és a telepítési feltételeket a projekthez

Kezdje az egysoros diagrammal, ne egy szekrényprospektussal. Erősítse meg a forrás elrendezését, a feszültséget, a földelési módot, a hibakövetelményeket és a mellékterhelések tervezett kritikusságát. Az egyesült államokbeli projektekben a 208 V-os elosztás sok IT-környezetben elterjedt, de meg kell felelnie a tényleges helyszíni architektúrának és a berendezés bemeneteinek, ahelyett, hogy a piaci szokások alapján választana.

A gyűjtősín-architektúra megváltoztatja a rugalmasságról és a karbantartásról szóló vitát. A CPSY egy- vagy kétsínes opciókat kínál ebben a termékkategóriában. A kettős gyűjtősínes elrendezés támogathatja a külön táputakat igénylő kialakítást, de nem automatikusan redundáns. A valódi redundancia a teljes rendszertől függ: szükség esetén független felfelé irányuló forrásoktól, átviteli stratégiától, megfelelő kétvezetékes elrendezésű downstream berendezésektől és fegyelmezett áramkör-kiosztástól.

Adja meg a kimenő áramköröket egy állvány- és terhelési tervből. Kérdezze meg, mely áramkörökre van szükség most, mely pozíciók vannak lefoglalva, hogyan azonosíthatók a megszakítók, és milyen felügyeleti részletességre van szükség. Kerülje el, hogy az első napon minden lehetséges módon megtöltse, csak azért, mert a szekrényben van hely. A fizikai tartalékkapacitás, az elektromos tartalékkapacitás és a felügyelt tartalékkapacitás nem ugyanaz.

Az integráció egyenlő figyelmet érdemel. Határozza meg, hogy mely értékeknek kell elérniük a felügyeleti platformot, kié a riasztási küszöbértékek, mi történik kommunikációs megszakadás esetén, és hogyan illeszkedjenek a címkék a DCIM vagy BMS pontnevekhez. Tekintse át a szekrény méreteit, a hozzáférési távolságokat, a kábelbevezetés irányát, a hőviszonyokat és a szerviz hozzáférését, mielőtt a szekrény elérné a helyszínt. Egy jól működő szekrény akkor is rossz beépítéssé válhat, ha a hátsó végződést fal vagy kábeltálca blokkolja.

A konfigurálható elosztást és felügyeletet igénylő projektek esetén tekintse át a rendelkezésre állókatadatközponti áramelosztó szekrény opcióka villamosmérnökkel és az üzembe helyező csapattal – nem csak a beszerzési csapattal.

Az adatközpont elosztószekrényeinek ellenőrző listája: ellenőrizendő elektromos, integrációs, burkolati és megfelelőségi kérdések

• Elektromos:Megfelel a szekrény a helyszíni feszültségnek, a forráskapacitásnak, a földelési megközelítésnek, a hibajelenség követelményeinek és a tervezett kimenő áramkörök számának? Dokumentálva vannak a megszakítók névleges értékei és az áramkörök hozzárendelései?
• Építészet:Egyes vagy dupla gyűjtősín megfelelő a tényleges egyvonalas diagramhoz? Ha a rugalmasságot állítják, akkor a teljes upstream-rack útvonalat vizsgálták felül, nem csak a szekrényt?
• Monitoring:Milyen szekrény- és fiókméretekre van szükség? Meg vannak határozva a riasztások, az eseményrekordok, a helyi HMI-hozzáférés és a Modbus-pontok az üzembe helyezés előtt?
• Integráció:A BMS, a DCIM vagy a helyszínfigyelő platform hasznos, elnevezett pontokat kap – nem csak egy általános kommunikációs kapcsolatot? Ki teszteli a kommunikáció megszakadását jelző riasztásokat?
• Telepítés:A méretek, a tömeg, a padlóterhelés, az elülső és a hátsó hozzáférés, a kábelbevezetés, a környezeti feltételek és a karbantartási távolságok megfelelnek a helyiség elrendezésének?
• Megfelelés:Milyen listákat, tanúsítványokat és helyi kód jóváhagyásokat ír elő a joghatósággal rendelkező hatóság és a projekt specifikációja? Ne feltételezze, hogy a gyártó által megadott tanúsítvány minden konfigurált szekrényre vonatkozik. Ellenőrizze a dokumentumokat a pontos egységhez.
• Támogatás és feljegyzések:Kapsz egysoros diagramot, áramköri ütemtervet, beállítási rekordot, kommunikációs térképet és beépített címkéket? Ezek a dokumentumok határozzák meg, hogy a precíziós energiaelosztás hasznos marad-e az üzembe helyezést végző csoport távozása után is.

A elágazó felügyeletű áramelosztó szekrényakkor kapja meg a helyét, ha a csapat ezeket a válaszokat használja fel a létesítmény kevesebb feltevéssel történő működtetésére.
